Cała procedura wystrzału i przeładowania podzielona jest na kilka etapów:

Zależnie od wykorzystanego zaworu, będzie ona miała inny przebieg:



Zawór tłoczkowy #1

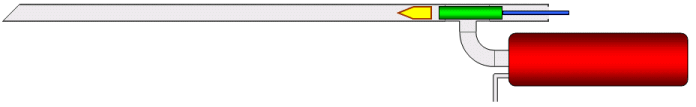

Faza 1:







Pocisk znajduje się w lufie, w zbiorniku jest pełne ciśnienie, około 6 bar. Wszystkie elementy są zablokowane. Układ spustowy jest w pozycji odbezpieczonej. Ogólnie mówiąc, działo jest gotowe do strzału.

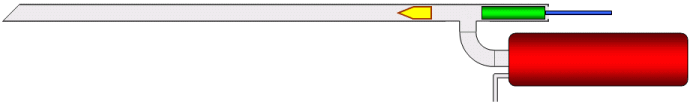

Faza 2:







Pociągany jest spust, zwalniający zapadkę. Długa sprężyna wyciąga dość szybko tłoczek z trójnika (układ spustowy nie zamieszczony na rysunku). Poprzednio zablokowana przez tłoczek odnoga trójnika, stoi teraz otworem dla sprężonego powietrza, które z łatwością wdziera się do lufy. Tłoczek zatrzymuje się na blokadzie na końcu swojej prowadnicy. Na skutek ogromnej różnicy ciśnień, pocisk jest wyrzucany z lufy z dużą prędkością.

Faza 3:







Pocisk opuszcza lufę z maksymalną prędkością, a tłoczek powraca do pozycji zamkniętej. Ostania faza wystrzału jest zakończona. Jednak nie do końca ustalone jest, czy tłoczek na pewno będzie wracał do położenia zamkniętego. Możliwe, że ze względów technologicznych, będzie zostawał w pozycji otwartej, tak jak w fazie 2

Faza 4:







Lufa jest odłączana, pocisk ładowany. Po umieszczeniu nowego pocisku w lufie, jest ona łączona z resztą działa i w efekcie całość przypomina stan z Fazy 1. Następnie sprężone powietrze jest pompowane do komory ciśnieniowej.





Zawór tłoczkowy #2 i #3

Faza 1:

Pocisk znajduje się w lufie, zwór kulowy jest zamknięty (#3), zawór tłoczkowy zasunięty, zaryglowany. W gaśnicy jest ciśnienie, a działo gotowe jest do wystrzału

Faza 2:

Odkręcany jest zawór kulowy (#3), niekoniecznie szybko. Niedługa przestrzeń pomiędzy zaworem a tłoczniek, wypełnia się wysokim ciśnieniem. W tym momencie na tłoczek zaczyna działać dość duża siła, która chce wypchnąć go z cylindra. Nie pozwala na to rygiel

Faza 3:

Pociągany jest spust, połączony z ryglem, który zostaje zwolniony. Na skutek różnicy ciśnień tłoczek zostaje wypchnięty, zatrzymując się na blokadzie. Czoło tłoczka jest teraz poza pionową odnogą trójnika. Umożliwia to przepływ sprężonego powietrza z gaśnicy, poprzez zawór kulowy (#3), cylinder, kolanko, do lufy.

Faza 4:

Na skutek ogromnej różnicy ciśnień, pocisk zostaje wypchnięty z dużą siłą na zewnątrz lufy

W przeciwieństwie do zaworu tłoczkowego #1, w każdym momencie można zdemontować lufę, bez groźby rozszczelnienia systemu i utraty ciśnienia.
